Kompaktowy licznik ciepła i chłodu
najnowsza generacja wysokiej klasy licznik Elf 2
Elf 2 to kolejna generacja kompaktowych precyzyjnych liczników Elf, opartych na jednostrumieniowych
mechanicznych przetwornikach przepływu w drugiej klasie dokładności wg PN-EN 1434, wyróżniających się
nowoczesnym designem.
Elf 2 zyskał nowe funkcjonalności i możliwości komunikacyjne. Może pracować jako licznik ciepła i chłodu. Posiada
dynamiczny okres integracji oraz zasilanie bateryjne zapewniające 6 lub 12-letni okres pracy. Szerokie możliwości
komunikacyjne zapewniają wymienne moduły komunikacyjne: radiowy Wireless M-Bus z dwoma wejściami
impulsowymi, M-Bus z 4 wejściami impulsowymi, M-Bus z 2 wejściami impulsowymi i 1 wyjściem impulsowym,
RS485 z zaimplementowanym protokołem Modbus.
Posiada pełną zgodność z wytycznymi WELMEC 7.2. gwarantując tym samym bezpieczeństwo oprogramowania
przyrządu pomiarowego.
Zastosowanie
Licznik przeznaczony jest do pracy w instalacjach ogrzewania/chłodzenia, w budynkach mieszkalnych, biurowych,
użytkowych, apartamentach itp. Atrakcyjny wygląd zapewnia możliwość stosowania licznika w każdym
pomieszczeniu. Może pracować jako licznik ciepła, licznik chłodu lub licznik ciepła i chłodu w tej samej instalacji.
Może być montowany zarówno w pozycji poziomej jak i pionowej.
Doskonale nadaje się do pracy w mieszkaniowych węzłach cieplnych (logotermach) dzięki dynamicznemu okresowi
pomiaru temperatury i integracji (2-6 s).
Bogate możliwości komunikacyjne zapewniają mu pracę w systemach zdalnego odczytu przewodowego
i bezprzewodowego oraz w systemach automatyki budynkowej.
Zalety
* Małe wymiary, możliwość zabudowy poziomej lub pionowej oraz obrotowy wyświetlacz dają możliwość montażu
i wygodnego odczytu w każdych warunkach.
* Wysoka dokładność pomiaru, dynamika pomiaru 1:100, stabilność parametrów metrologicznych gwarantują prawidłowe,
precyzyjne rozliczanie zużytej energii.
* Możliwość pracy w instalacjach ogrzewania, chłodzenia lub ogrzewania/chłodzenia.
* Wykonania z różnymi przepływami nominalnymi 0,6; 1,0; 1,5; 2,5 m3/h i średnicami DN15, DN20 zapewniające optymalny dobór do opomiarowania pomieszczeń.
* Dynamiczny okres pomiaru temperatury i integracji 2-6 s umożliwia prawidłowe naliczanie energii nawet przy krótkotrwałych przepływach – idealny do pracy w węzłach mieszkaniowych (logotermach).
* Zasilanie bateryjne zapewniające pracę liczników do 6 lub 12 lat (przez dwa okresy legalizacji).
* Wymienne moduły komunikacyjne zapewniające pracę w systemach odczytowych, automatyki budynkowej oraz
umożliwiające podłączenie do Elfa 2 nawet 4 innych liczników z wyjściem impulsowym (wodomierzy, liczników prądu).
* Bogate możliwości archiwizacji danych pomiarowych w nieulotnej pamięci: rejestry minutowe (15 - 1440 min), godzinne,
dobowe, miesięczne i roczne zapewniają bezpieczne przechowywanie danych pomiarowych i możliwość pełnej analizy pracy
licznika.
* Możliwość odczytów rejestrów archiwalnych i dostosowywania konfiguracji liczników do indywidualnych potrzeb za pomocą
dedykowanego oprogramowania.
Zgodność z normami i przepisami
Ciepłomierz Elf 2 spełnia wymogi następujących norm i dyrektyw:
* Dyrektywa 2014/32/UE Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 w sprawie udostępniania na rynku przyrzą-
dów pomiarowych, w szczególności załącznik VI (MI-004) - Ciepłomierze. Radio Equipment Directive (RED) 2014/53/EU
* PN-EN-1434 – Ciepłomierze. Części 1-6
* PN-EN 61000 – Kompatybilność elektromagnetyczna. Część 2-4
* PN-EN 13757 – System komunikacji do zdalnego odczytywania wskazań przyrządów pomiarowych części 1-4
* OIML R75
* Certyfikat badania typu TCM 311/19 – 5671
Archiwizacja danych

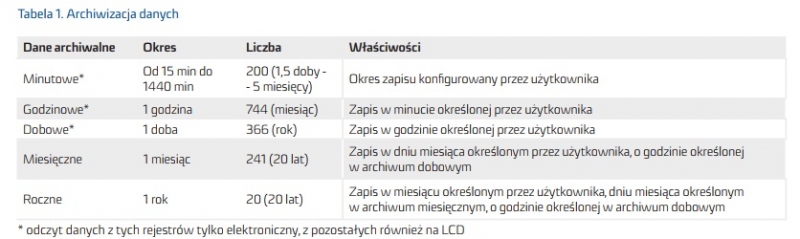

Dane archiwalne Elfa 2 są zapisywane w 5 typach archiwów: minutowym, godzinowym, dobowym, miesięcznym oraz rocznym.
Szczegóły zapisu danych w archiwach znajdują się w poniższej tabeli.
